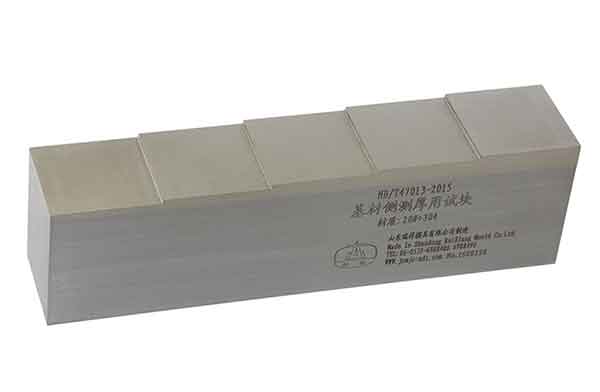

基材側測厚用試塊 NB/T47013-2015
更新時間：2019-02-10???點擊次數：195次
基板為20#鋼，堆焊層為304不銹鋼。
該類試塊依據承壓設備奧氏體不銹鋼、鎳合金等堆焊層厚度測量方法的要求而設計，適用于超聲測厚儀用雙晶直探頭從堆焊層側進行測量的校準。
測試方法：?jiǎn)尉е碧筋^在基材側測量
a）在與基材聲學特性相同或相近的試塊上，調節儀器水平線性和掃描范圍；

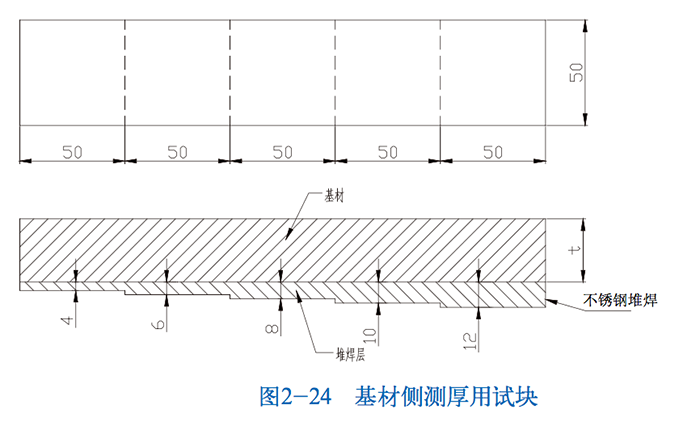

b）使用上圖試塊，將探頭置于基材上并盡可能的位于每個階梯的中心位置，調節儀器增益，使試塊堆焊層與基材界面回波的波幅為熒光屏滿刻度的50%，讀出此時每個基材厚度的顯示值和相應底波的顯示值，將二者的差值逐一與試塊實際值進行比較；
c）將單晶探頭置于工件基材表面，調節儀器增益，使試塊堆焊層與基材界面回波的幅度為熒光屏滿刻度的50%，讀出此時工件基材厚度的顯示值和相應的底波顯示值，二者差值為工件堆焊層厚度值；
d）將工件堆焊層的厚度得顯示值按b）中的比較結果進行修正，即的到工件堆焊層的厚度；
