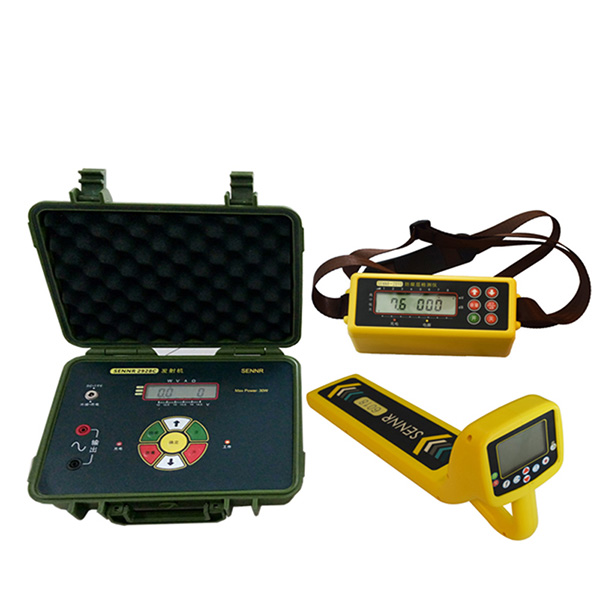

SENNR-2928地下管道防腐層檢測儀
更新時間：2019-07-18???點擊次數：132次
產品描述：
SENNR系列埋地管道防腐層狀況檢測儀能在不挖開覆土的情況下，方便而精確地檢測出埋地管線的位置、走向、深度、防腐層破損點的精確位置，漏點大小。該儀器也可用于對于水泥瀝青等高阻抗在表面的管道防腐層檢測，解決了國外同類儀器在水泥瀝青路面無法進行管道防腐層檢測的難題。
【檢測原理及方法】
探管、測向、測深的原理：發射機向地下管道發送特定的電磁波信號，通過探測地下管道的磁場來確定其位置、走向和深度。
檢漏原理：發射機給目標管道施加一個特定頻率的交變電流信號，在地下管道防腐層破損點處向土壤中泄漏電流，通過大地回流到發射機接地點，在破損點處形成一個以破損點為中心的交變電場，并成指數衰減，在破損點正上方信號最強，根據這一原理找出管道防腐層的破損點。
檢漏方法：管道防腐層破損點檢測采用的是“人體電容”法。當兩個人體站在交變電場內時，由于人體的電容作用，使每個人具有一定的交變電位，檢漏儀檢測出兩個人體之間的電位差。當一人走到漏點中心，另一人在管道側面或無破損點的管道上方時，儀器接收的信號幅值最大，喇叭中的聲音最響，數值顯示最大，從而準確找到漏蝕點。
產品特點：
1、 采用平面化設計，鍵盤操作，提高了野外使用的可靠性。
2、 儀器外殼ABS材料，體積小、質量輕、操作方便;
3、 采用全新數字濾波技術,抗干擾能力更強;
4、 采用“人體電容法”檢測防腐層破損點，水泥瀝青路面輕松檢測。
5、 顯示防腐層破損點信號強度的dB值，確定防腐層破損點大小，無需依靠經驗判斷;
6、 金屬鍍金連接器，提高野外使用的可靠性;
7、 管道深度和電流大小測量可直讀，操作簡單、便捷;
8、 帶有導向功能指示管道走向，形象直觀，檢測速度更快;
9、 接收機動態調節范圍寬，是通用防腐層檢測儀的100倍;
10、 發射機多頻率輸出，適應更多的應用現場;
11、 萬用表功能：可測量輸出電壓、電流、阻抗和功率;
12、 發射機和接收機電源內置，均采用大容量鋰電池組供電，節能環保并大大減輕儀器重量;
13、防腐層破損點信號強度dB值顯示，可直接確定破損點大小，無需靠經驗判斷；
14、直讀測量埋地管道深度和電流，左右箭頭定位，直觀快捷。
技術參數：
發射機的技術參數：
工作頻率：128Hz、512Hz、1KHz
發射機功率：0～30W，正弦波，功率可自動調節
輸出阻抗匹配：5-500Ω，自動匹配
發射距離：0.03-5Km，可逐漸向5Km外移動
工作電源：14.8V鋰電池，可交直流兩用；
發射機外置電源接口：可自動識別外置電源；
工作溫度：-20℃～+50℃
重 量： 3.0 Kg(含電池)
外形尺寸：274×225×98mm
探管儀的技術參數：
定位精度：≤10cm;;
測深精度：管道埋深±5%（無鄰近管線干擾）;
電流精度：實際電流的±5%（無鄰近管線干擾）;
測深范圍：≤6m;
深度測量方式：直讀深度；
菜單設置：中英文菜單；
背光：具有背光功能；
工作頻率：128Hz、512Hz、1KHz、電力模式、無線電頻率
數據存貯功能：可瀏覽現場檢測的數據；
外置接口：有外置信號接口
定位模式：谷值法（左右箭頭定位）、峰值法、寬峰法、峰值箭頭法（左右箭頭定位）
工作電源：7.4V鋰電池;
工作溫度：-20℃ ～+50℃
重 量：2.3Kg(含電池)
外形尺寸：595×136×238mm
檢測儀的技術參數：
檢漏精度：≥0.25mm2，可顯示dB值
工作電源：7.4V鋰電池;
工作溫度：-20℃ ～+50℃
重 量：0.6Kg(含電池)
外形尺寸：165×90×68mm
| SENNR系列防腐層檢測儀 | |||||
| SENNR | Ⅰ款 | Ⅱ款 | Ⅲ款 | ||
| 2848 | 2898 | 2928A | 2928B | 2928C | |
| 正弦波發射機 |
信號強度dB值顯示+耳機+金屬連接器， 提高野外使用可靠性 |
信號強度dB值顯示+耳機+金屬連接器+直讀測量深度 和電流，定位左右箭頭 |
|||
| 頻率 | 512Hz | 512Hz | 512Hz |
512Hz 1KHz |
128Hz 512Hz 1KHz |
| 寬動態范圍 | 動態范圍是常規同類產品的100倍 | ||||
產品配置：
配置：
發射機1臺
接收機1臺
檢測儀1臺
金屬連接器1個
文件資料1套
