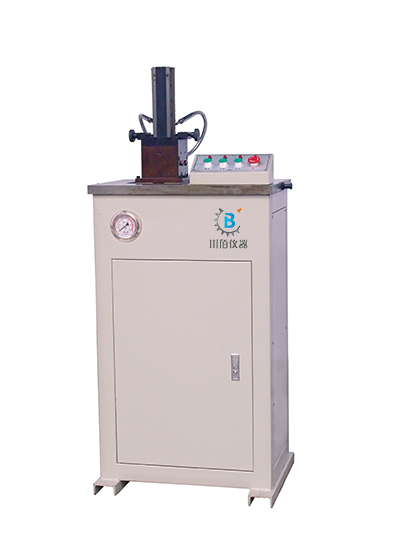

VU-2Y沖擊式樣缺口液壓拉床
更新時間：2019-02-10???點擊次數：113次
設備概述：
在材料缺口沖擊試驗中，其V 型缺口（或U型缺口）的加工是試驗能否進行的關鍵問題，本拉床為您提供一種理想的、可加工出合格的V 型（或2mm的U 型）缺口的專用設備。本拉床是根據目前國內廣大用戶的實際需求，集國內外該領域發展的經驗而研制開發的一種具有國內高水平的最新產品。
VU-2Y拉床為油泵液壓缸方式驅動,可按用戶要求而配置V 型或U 型拉刀，試樣缺口一次加工成型，一次可成功拉制兩個標準試樣缺口，拉刀采用特殊材料、特殊工藝精密加工制造，硬度高、耐磨性好，使用壽命長，加工出的V 型缺口和U 型缺口（2mm）可滿足GB/T229-2007相關國家標準，由于一次拉削加工成型的原理，其加工同一性好，可保證所加工的試樣缺口合格。
主要功能：
用于進行金屬夏比沖擊試驗制樣。
滿足標準：
1.GB/T 229 《金屬材料夏比擺錘沖擊試驗方法》
2.ISO 148 《簡支梁擺錘沖擊試驗機標準》
3.ASTM E23 《金屬材料缺口試樣標準沖擊試驗方法》
4.DIN50 115 《金屬材料沖擊試驗特殊尺寸及斷口判定中PVM型試樣》
應用行業：
計量質檢；冶金鋼鐵；機械制造；高等院校；科研實驗所；商檢仲裁、技術監督部門；其它行業。
技術參數：
型號 VU-2Y
試樣尺寸 10×10（7.5或5）×55
缺口類型 V型缺口：深2,角度45º±2 º，r=0.25±0.025
U2型缺口：深2,寬2，r=1±0.05
U3型缺口：深3,寬2，r=1±0.05
U5型缺口：深5,寬2，r=1±0.05
拉刀行程 340±10
潤滑系統 潤滑油循環、油量可調
液壓油牌號 L-HM46液壓油或性能相當?shù)模ㄓ脩糇詡洌?/span>
液壓油量（L） 約20（用戶自備），升降油缸約12，潤滑油缸約8
電源 三相五線制 380VAC±10% 50Hz 0.5kW
外形尺寸（長×寬×高，mm） 450×680×1300
主機重量 約200kg
